Moldflow analyse voor kunststof spuitgietproducten
Een goed ontwerp geeft nog geen volledige zekerheid over hoe een kunststof onderdeel zich tijdens het spuitgieten gedraagt. Vulgedrag, drukopbouw, krimp, lasnaden, luchtinsluitingen en vervorming kunnen pas echt worden beoordeeld wanneer ontwerp, materiaal en matrijsconcept samen worden bekeken.
Deze pagina legt uit hoe een Moldflow analyse helpt om kunststof spuitgietproducten vooraf te simuleren, productierisico’s te beperken en ontwerpkeuzes beter af te stemmen op maakbaarheid en serieproductie.
Wat is een Moldflow analyse?
Een Moldflow analyse is een simulatie van het spuitgietproces. Hiermee wordt vooraf inzichtelijk hoe gesmolten kunststof zich door de matrijs beweegt, hoe het onderdeel vult en waar mogelijke risico’s ontstaan. Denk aan problemen met vulgedrag, drukopbouw, lasnaden, luchtinsluitingen, krimp of vervorming.
Bij kunststof spuitgieten helpt een Moldflow-analyse om ontwerp, materiaalkeuze en matrijsconcept beter op elkaar af te stemmen. Zo kunnen productierisico’s al vóór matrijsbouw worden beoordeeld. Dat maakt het mogelijk om gerichter aanpassingen te doen in het ontwerp en de maakbaarheid van het kunststof onderdeel te verbeteren.

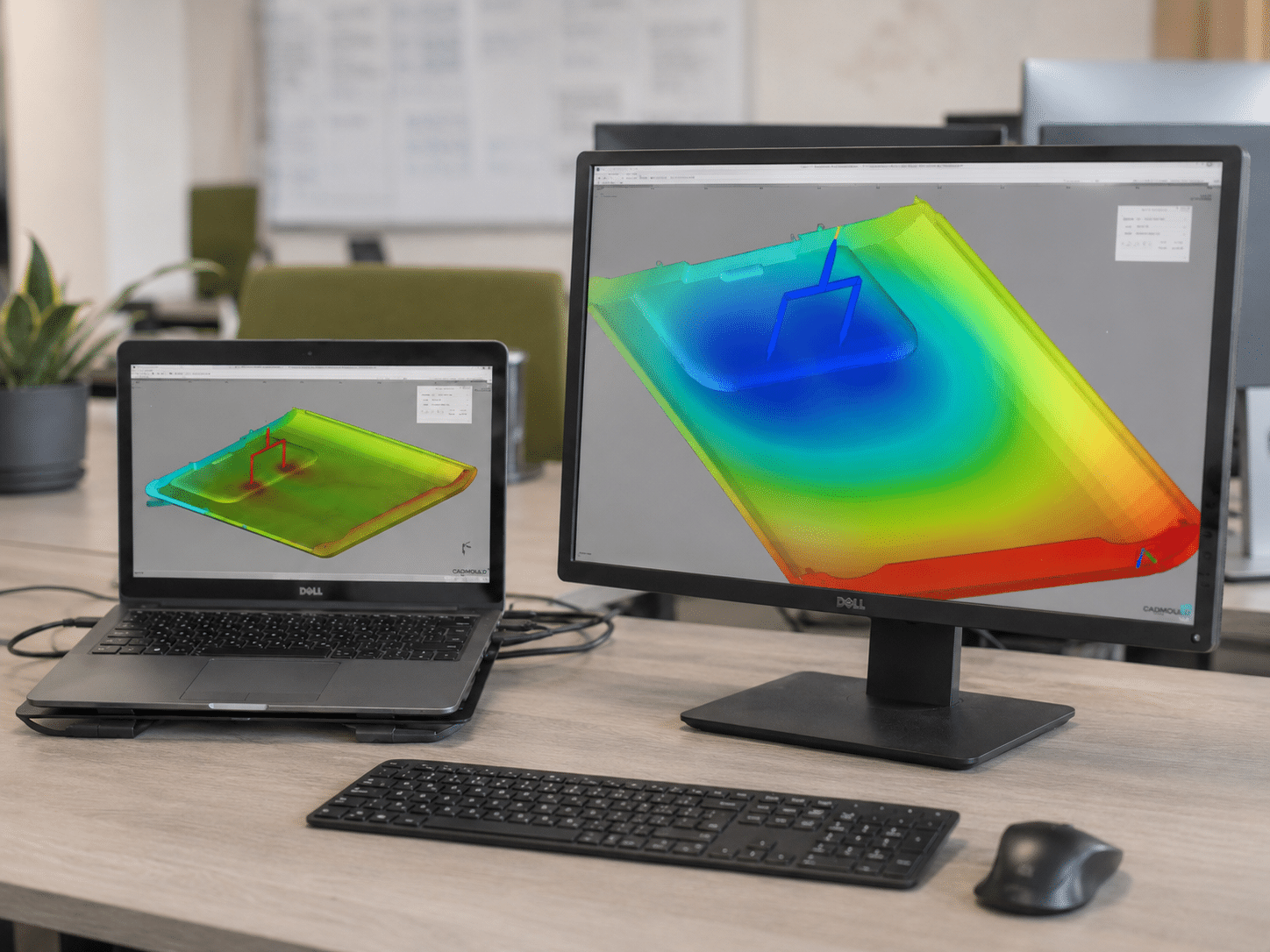

Simulatie van het spuitgietproces
Tijdens een Moldflow-analyse wordt het spuitgietproces digitaal nagebootst. De simulatie laat zien hoe het kunststof de matrijs vult, hoe snel verschillende zones worden bereikt en waar mogelijk extra aandacht nodig is. Dit geeft waardevolle informatie over de positie van aanspuitpunten, de vloeiweg en de verdeling van materiaal in het product. Vooral bij technische kunststof onderdelen met complexe geometrie, zichtzijden of kritische toleranties kan deze simulatie helpen om onzekerheden te beperken. De analyse sluit daarom goed aan op de ontwerprichtlijnen voor kunststof spuitgieten.
Inzicht in vulgedrag, druk en koeling
Een Moldflow-analyse geeft inzicht in factoren zoals vulgedrag, drukverdeling, koeling, krimp en mogelijke vervorming. Deze informatie helpt om te beoordelen of het ontwerp geschikt is voor stabiele serieproductie. Ook kan worden bekeken of wanddiktes, materiaalkeuze of aanspuitpunten moeten worden aangepast.
Wanneer de analyse vroeg in het traject wordt uitgevoerd, kunnen correcties worden gedaan voordat er wordt geïnvesteerd in matrijsbouw. Dat helpt om risico’s te beperken en de kosten van kunststof spuitgieten beter beheersbaar te houden.
Welke problemen maakt een Moldflow analyse inzichtelijk?
Een Moldflow-analyse bij kunststof spuitgieten maakt zichtbaar waar mogelijke productierisico’s ontstaan voordat de matrijs wordt gemaakt. De simulatie laat onder andere zien hoe het kunststof door de matrijs stroomt, waar het materiaal samenkomt en welke zones gevoelig zijn voor krimp, luchtinsluitingen of vervorming.
Dit is vooral waardevol bij technische kunststof onderdelen met complexe vormen, zichtzijden, nauwe toleranties of functionele passing. Door deze risico’s vroeg te beoordelen, kan het ontwerp worden aangepast voordat correcties aan de matrijs nodig zijn. Dat helpt om de maakbaarheid te verbeteren en de stap naar serieproductie betrouwbaarder te maken.
Lasnaden, luchtinsluitingen en onvolledige vulling
Tijdens het spuitgieten kunnen lasnaden ontstaan op plekken waar twee materiaalstromen samenkomen. Afhankelijk van de positie en belasting van het onderdeel kunnen deze zones invloed hebben op sterkte, uitstraling of functionaliteit. Ook luchtinsluitingen kunnen problemen veroorzaken, bijvoorbeeld zichtbare afwijkingen, zwakke plekken of onvoldoende vulling van bepaalde productdelen.
Met een Moldflow-analyse kunnen deze risico’s vooraf worden herkend. Zo kan worden beoordeeld of aanspuitpunten, vloeiweg, wanddikte of ontluchting moeten worden aangepast. Dit sluit direct aan op een goed maakbaar ontwerp volgens de gestelde eisen.
Krimp, kromtrekken en vervorming
Krimp, kromtrekken en vervorming ontstaan vaak door ongelijkmatige afkoeling, wanddikteverschillen, materiaalgedrag of spanning in het kunststof onderdeel. Deze afwijkingen kunnen invloed hebben op maatvoering, montage, zichtkwaliteit en productbetrouwbaarheid. Een Moldflow-analyse helpt om krimpgedrag en vervormingsrisico’s vroeg in kaart te brengen. Vooral in combinatie met de juiste wanddikte en passende materiaalkeuze bij kunststof spuitgieten ontstaat een ontwerp dat beter geschikt is voor stabiele productie en constante productkwaliteit.
Moldflow analyse gebruiken in de ontwerpfase
Een Moldflow analyse levert de meeste waarde op wanneer deze al in de ontwerpfase wordt ingezet. Op dat moment zijn aanpassingen aan het kunststof onderdeel nog relatief eenvoudig door te voeren. Denk aan wijzigingen in wanddikte, ribben, aanspuitpunten, materiaalkeuze of productgeometrie.
Door het ontwerp vroeg te simuleren, wordt duidelijk of het onderdeel goed aansluit op kunststof spuitgieten en stabiele serieproductie. Daarmee voorkomt u dat problemen pas zichtbaar worden tijdens proefspuitingen of nadat de matrijs al is gemaakt. De analyse helpt dus om ontwerp, materiaal en productieproces beter op elkaar af te stemmen.
Aanspuitpunten, wanddikte en materiaalkeuze beoordelen
De positie van aanspuitpunten heeft veel invloed op het vulgedrag, de ligging van lasnaden, drukopbouw en zichtkwaliteit van het product. Met een Moldflow analyse kan worden beoordeeld of het gekozen aanspuitpunt logisch is voor de vorm en functie van het onderdeel. Ook wanddikte en materiaalkeuze worden in deze fase meegenomen. Een andere wanddikte of kunststofsoort kan invloed hebben op krimp, koeling, vervorming en cyclustijd. Door deze keuzes vooraf te toetsen, ontstaat een beter maakbaar kunststof spuitgietproduct.
Productontwerp optimaliseren vóór matrijsbouw
Een van de grootste voordelen van Moldflow analyse is dat het ontwerp kan worden geoptimaliseerd voordat de matrijs wordt gebouwd. Dat is belangrijk, omdat wijzigingen na matrijsbouw vaak duurder en tijdrovender zijn. Door risico’s op krimp, lasnaden, luchtinsluitingen of vervorming vroeg te herkennen, kunnen gerichte ontwerpaanpassingen worden gedaan. Dit sluit direct aan op de ontwerprichtlijnen en helpt om onnodige correcties, vertraging en extra kosten van kunststof spuitgieten te beperken.
Van simulatie naar betrouwbaar spuitgietproduct
Een Moldflow-analyse is geen doel op zich, maar een hulpmiddel om tot een beter en betrouwbaarder kunststof spuitgietproduct te komen. De inzichten uit de simulatie worden gebruikt om ontwerp, materiaalkeuze, aanspuitpunten, wanddikte en matrijsconcept verder te optimaliseren voordat de productie start.
Daarmee vormt Moldflow een belangrijke schakel tussen engineering en serieproductie. Door mogelijke risico’s vooraf inzichtelijk te maken, ontstaat een beter onderbouwd ontwerp en kan het spuitgietproces stabieler worden ingericht. Dit draagt bij aan reproduceerbare kwaliteit, minder correcties en een efficiënter traject richting productie.
Minder productierisico’s tijdens serieproductie
Bij serieproductie is constante productkwaliteit essentieel. Problemen zoals krimp, vervorming, lasnaden of luchtinsluitingen kunnen leiden tot afkeur, extra controles of aanpassingen in het productieproces. Met een Moldflow analyse kunnen deze risico’s al vóór productie beter worden beoordeeld. Door ontwerp en proces vooraf te optimaliseren, wordt de kans op onverwachte problemen tijdens kunststof spuitgieten kleiner. Dat helpt om technische kunststof onderdelen stabieler, voorspelbaarder en reproduceerbaarder te produceren.
Betere onderbouwing van ontwerp, matrijs en proces
De resultaten van een Moldflow analyse geven meer grip op keuzes in ontwerp, matrijs en productieproces. Denk aan de positie van aanspuitpunten, verwachte drukopbouw, vulgedrag, koeling, krimp en mogelijke vervorming. Deze informatie helpt om technische keuzes beter te onderbouwen voordat wordt geïnvesteerd in matrijsbouw.
Zo ontstaat een ontwerp dat niet alleen functioneel klopt, maar ook beter aansluit op maakbaarheid, productkwaliteit en serieproductie. Vooral bij complexe of maatkritische kunststof onderdelen kan Moldflow bijdragen aan een betrouwbaarder ontwikkeltraject en een sterker eindresultaat.
Veelgestelde vragen
over wanddikte bij kunststof spuitgieten
Wat is een Moldflow analyse?
Een Moldflow analyse is een digitale simulatie van het spuitgietproces. De analyse laat zien hoe kunststof door de matrijs stroomt, hoe het product vult en waar mogelijke risico’s ontstaan. Denk aan lasnaden, luchtinsluitingen, krimp, drukopbouw of vervorming.
Wanneer is een Moldflow analyse zinvol?
Een Moldflow analyse is vooral zinvol bij complexe kunststof onderdelen, kritische toleranties, zichtdelen of producten met risico op krimp, kromtrekken of onvolledige vulling. Ook bij grotere series kan de analyse waardevol zijn, omdat productierisico’s vooraf beter worden ingeschat.
Welke problemen kan een Moldflow analyse voorspellen?
Een Moldflow analyse kan inzicht geven in vulgedrag, lasnaden, luchtinsluitingen, drukverdeling, krimp en mogelijke vervorming. Daarmee wordt duidelijk waar het ontwerp, de wanddikte, materiaalkeuze of positie van aanspuitpunten mogelijk moet worden aangepast.
Helpt een Moldflow analyse om kosten te besparen?
Ja, een Moldflow analyse kan helpen om kosten te beperken doordat risico’s al vóór matrijsbouw worden herkend. Ontwerpaanpassingen zijn in die fase meestal eenvoudiger en goedkoper dan wanneer problemen pas tijdens proefspuitingen of serieproductie zichtbaar worden.
Is een Moldflow analyse altijd nodig bij kunststof spuitgieten?
Niet altijd. Bij eenvoudige kunststof onderdelen met ruime toleranties en beperkt risico is een Moldflow-analyse niet altijd noodzakelijk. Bij complexe producten, technische onderdelen, zichtdelen of maatkritische toepassingen kan de analyse juist veel waarde toevoegen.
Wat is het verschil tussen Moldflow analyse en proefspuiten?
Een Moldflow analyse simuleert het spuitgietproces digitaal vóórdat de matrijs wordt gemaakt. Proefspuiten gebeurt later, met de daadwerkelijke matrijs en het gekozen materiaal. Door eerst te simuleren kunnen risico’s eerder worden beoordeeld en kan het ontwerp beter worden voorbereid op productie.
