Spuitgieten is een efficiënte techniek voor het produceren van hoogwaardige kunststof onderdelen met constante kwaliteit en nauwkeurige toleranties. Bij Timmerije werken we samen met onze klanten aan technische spuitgietoplossingen die aansluiten bij hun specifieke wensen en eisen. Door het toepassen van geavanceerde technieken en een gestructureerde aanpak zorgen we voor optimale vrijheid in vormgeving en betrouwbare resultaten binnen het productieproces.

Wat is spuitgieten?

Kunststof spuitgieten is een productieproces waarbij gesmolten kunststof in een matrijs wordt geïnjecteerd om driedimensionale kunststof onderdelen te produceren. Het proces begint met het verwarmen van kunststof pellets/granulaat tot ze smelten. Vervolgens wordt het gesmolten kunststof onder hoge druk in een matrijs gespoten, waar het afkoelt en stolt tot de gewenste vorm.

Het spuitgietproces wordt veel gebruikt in verschillende industrieën vanwege de mogelijkheid om complexe vormen en grote aantallen onderdelen efficiënt te produceren. Het kan worden toegepast op verschillende soorten thermoplastische materialen, zoals waaronder polyethyleen (PE), polypropyleen (PP, polystyreen (PS), acrylonitril-butadieen-styreen (ABS), polycarbonaat (PC), polyamide (PA) en vele andere.

Voordelen van spuitgieten

Het spuitgietproces wordt in tal van industrieën toegepast en is uitgegroeid tot een van de meest efficiënte manieren om kunststofproducten te produceren. Deze populariteit komt niet uit de lucht vallen, spuitgieten brengt namelijk meerdere voordelen met zich mee. Hieronder zetten we de belangrijkste voordelen op een rij:

Geschikt voor massaproductie
Spuitgieten is een efficiënt productieproces voor het realiseren van grote series kunststof producten. Dankzij korte cyclustijden kunnen hoge aantallen snel en consistent worden geproduceerd. De reproduceerbaarheid van het proces zorgt ervoor dat ieder onderdeel dezelfde specificaties heeft, wat essentieel is in toepassingen waar betrouwbaarheid en precisie centraal staan.
Precisie en detail
Het kunststof spuitgietproces biedt een hoge mate van nauwkeurigheid. Daardoor kunnen producten met complexe geometrieën, dunwandige onderdelen en fijne details consistent worden geproduceerd. Deze precisie maakt spuitgieten zeer geschikt voor toepassingen waar vormvastheid, functionaliteit en esthetiek samenkomen, bijvoorbeeld in consumentengoederen en technische toepassingen.

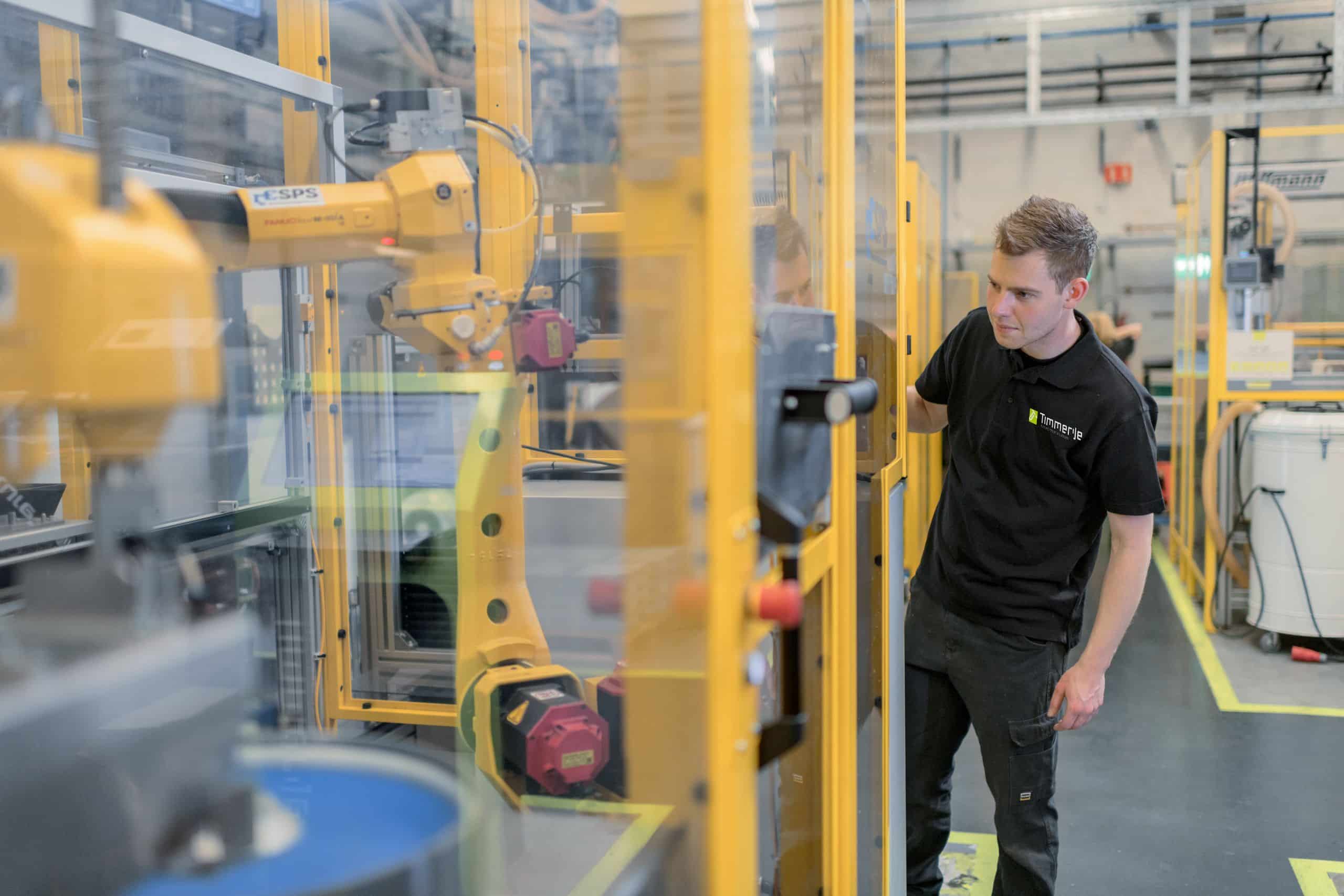

Automatisering van spuitgietproces
Spuitgieten is uitstekend te automatiseren, wat bijdraagt aan een efficiënt en stabiel productieproces. Met behulp van robots voor productafname, geïntegreerde handling-systemen en visuele controles kan de productie grotendeels zonder handmatige handelingen verlopen. Dit verhoogt de procesbetrouwbaarheid en vermindert de kans op fouten. Automatisering maakt kunststof spuitgieten daarmee een toekomstbestendige oplossing.
Ruime materiaalkeuze
Een belangrijk voordeel van kunststof spuitgieten is de brede materiaalkeuze. Van standaard kunststoffen tot hoogwaardige technische polymeren: voor vrijwel iedere toepassing is een geschikt materiaal beschikbaar. Daarnaast kunnen kunststoffen worden versterkt met vulstoffen om extra functionaliteit of mechanische sterkte te realiseren. Hierdoor is het mogelijk om de materiaaleigenschappen nauwkeurig af te stemmen op de functionele en esthetische eisen van het eindproduct.

Wat is een spuitgietmachine?

Een spuitgietmachine is het apparaat dat wordt gebruikt voor het produceren van kunststof onderdelen. Het smelt kunststofmateriaal en injecteert het gesmolten materiaal onder hoge druk in een mal, waar het afkoelt en uithardt tot een product met een specifieke vorm en maatvoering. Spuitgietmachines worden toegepast voor zowel kleine series als grootschalige productie en vormen het hart van het spuitgietproces.

Onderdelen van een spuitgietmachine

Een spuitgietmachine bestaat uit verschillende onderdelen die samen het kunststofspuitgietproces mogelijk maken. Elk onderdeel heeft een specifieke functie binnen het proces, van het smelten van kunststof tot het vormen en afkoelen van het eindproduct. Hieronder worden de belangrijkste onderdelen van een de spuitgietmachine toegelicht:

Hopper: De invoeropening waar het kunststofgranulaat wordt toegevoegd. Het materiaal valt door de hopper in de cilinder om te worden gesmolten.
Cilinder: Een verwarmde buis waarin het kunststofgranulaat wordt gesmolten.
Schroef: Een draaiende schroef binnen de cilinder die het materiaal transporteert, mengt en smelt. De schroef bestaat uit meerdere secties (invoer, compressie en metering), die elk een specifieke rol hebben in het smeltproces.
Spuitunit: De gesmolten kunststof wordt door de schroef naar voren geduwd en onder hoge druk in de matrijs geïnjecteerd. De schroef werkt hierbij als plunjer.
Matrijs: Een precisiegereedschap bestaande uit twee of meer delen die samen de vormholtes van het onderdeel vormen. Matrijzen kunnen complexe vormen bevatten en worden vaak gemaakt van gehard staal of aluminium.
Klemunit: Houdt de matrijs stevig gesloten tijdens injectie en koeling, zodat de hoge druk van het kunststof veilig kan worden opgevangen.
Koelsysteem: Kanalen in de matrijs waar koelwater doorheen stroomt om het kunststof snel af te koelen en te laten uitharden.
Uitwerpmechanisme: Mechanismen zoals uitwerpers of uitwerpstiften die het afgekoelde en geharde onderdeel uit de matrijs verwijderen nadat deze is geopend.
Besturingssysteem: Moderne machines beschikken over systemen die temperatuur, druk, schroefsnelheid en andere procesparameters nauwkeurig regelen en monitoren.

Verschillende typen spuitgietmachines

Hydraulische spuitgietmachine
Gebruikt hydraulische druk voor het aandrijven van de schroef en klemunit. Ze zijn robuust, betrouwbaar en kunnen een zeer hoge druk genereren. Hierdoor zijn ze geschikt voor de productie van grotere kunststof onderdelen en toepassingen die veel kracht vereisen.
Elektrische spuitgietmachine
Gebruikt elektrische servo-motoren voor het aandrijven van de schroef en klemunit. Dit biedt een hoge precisie, constante proceskwaliteit, energie-efficiëntie en een schonere werking. Ze zijn vooral geschikt voor toepassingen waarbij nauwkeurigheid en herhaalbaarheid belangrijk zijn.
Hybride spuitgietmachine
Combineert hydraulische en elektrische aandrijvingen. Dit maakt het mogelijk om zowel de kracht van hydrauliek als de precisie en efficiëntie van elektrische systemen te benutten. Hierdoor zijn ze veelzijdig inzetbaar voor uiteenlopende kunststof onderdelen en productieseries.

Hoe werkt spuitgieten?

Spuitgieten is een productiemethode voor het efficiënt produceren van kunststof onderdelen met een hoge nauwkeurigheid. Hierbij wordt kunststofgranulaat verwerkt tot een eindproduct met de gewenste vorm en eigenschappen. In de volgende vier stappen wordt het spuitgietproces overzichtelijk toegelicht, van de voorbereiding tot de nabewerking.

Proces van spuitgieten

Stap 1: Voorbereiding van het materiaal

Het basismateriaal voor spuitgieten is kunststofgranulaat. Sommige kunststoffen moeten vooraf worden gedroogd om vocht te verwijderen dat de kwaliteit van het eindproduct kan beïnvloeden. Het materiaal wordt vervolgens in de trechter van de spuitgietmachine gebracht, klaar voor het smeltproces.

Stap 2: Smelten en transporteren

Het granulaat wordt via de trechter in een verwarmde cilinder gevoerd. Een draaiende schroef transporteert het materiaal naar voren terwijl het wordt verwarmd. Door wrijving en verwarmingselementen smelt het kunststof tot een vloeibare massa die geschikt is voor injectie.

Stap 3: Injectie en koeling

Het gesmolten kunststof wordt met hoge druk in de gesloten matrijs geïnjecteerd, waar het alle holtes vult en de gewenste vorm aanneemt. Vervolgens koelt het materiaal af en stolt, vaak ondersteund door koelkanalen in de matrijs, waardoor het onderdeel stevig en vormvast wordt.

Stap 4: Uitwerpen en nabewerking

Na voldoende afkoeling wordt de matrijs geopend en het afgekoelde onderdeel uitgeworpen met uitwerpmechanismen. Indien nodig ondergaat het onderdeel nabewerking, zoals het verwijderen van bramen, bedrukking of assemblage met andere onderdelen.

Proces van spuitgieten

Het spuitgietproces is een productiemethode voor het maken van kunststof onderdelen met hoge precisie en herhaalbaarheid. Kunststofgranulaat wordt gesmolten, onder druk in een matrijs geïnjecteerd, gekoeld en uitgeworpen. Zo ontstaan kunststof producten met de gewenste vorm en afmetingen, klaar voor gebruik of verdere nabewerking.

Welke spuitgiettechnieken zijn er?

Kunststof spuitgieten kan op verschillende manieren worden toegepast, afhankelijk van de complexiteit van het product, de gewenste functionaliteiten en eisen vanuit de markt. Elke spuitgiettechniek biedt unieke mogelijkheden om onderdelen te produceren met hoge precisie, variërend van dunwandige producten tot complexe geometrieën of combinaties van materialen. Door het inzetten van de juiste techniek kunnen factoren zoals kwaliteit, duurzaamheid, esthetiek en kostenefficiëntie optimaal met elkaar worden gecombineerd.

Conventioneel spuitgieten
Meest gebruikelijke vorm van spuitgieten, waarbij gesmolten kunststof/plastic onder hoge druk in een matrijs wordt geïnjecteerd. Na het afkoelen en stollen wordt het onderdeel uit de matrijs verwijderd.
Multi-shot spuitgieten
Techniek waarbij meerdere materialen of kleuren in één matrijs worden geïnjecteerd om complexe onderdelen te produceren met verschillende eigenschappen of kleuren. Hierbij spreken we ook wel van 2K of 3K spuitgieten. Dit staat voor 2 componenten of 3 componenten die gebruikt worden om het eindproduct te maken. Om een afdichting (seal) te integreren wordt deze techniek veel toegepast.
Insert molding
Metalen of andere componenten worden in de matrijs geplaatst voordat het spuitgietproces begint. De kunststof wordt vervolgens geïnjecteerd en vormt zich rond de ingevoegde componenten, waardoor een samengesteld onderdeel ontstaat. Deze techniek wordt veelal toegepast om de functionaliteit of prestatie te verhogen van het product.
Inmould decoration
Decoratietechniek waarbij tijdens het spuitgieten direct een bedrukte folie wordt aangebracht. Hierdoor kunnen logo’s, merknamen of productidentificaties krasvast worden geïntegreerd, doordat de kunststof stevig tegen de folie met opdruk wordt gespoten. Deze methode bespaart de kosten van een latere opdruk en maakt het mogelijk om ook andere decoratiematerialen, zoals houtfineer of textiel, te verwerken.
In-line spuitgieten
Geavanceerde productietechniek die vooral geschikt is voor grote productieseries waar snelheid, efficiëntie en consistentie van groot belang zijn. Het biedt een geïntegreerde aanpak waarbij het gehele productieproces naadloos verloopt, wat resulteert in hogere productiesnelheden en lagere kosten per eenheid.
Assembly spuitgieten
Ook wel bekend als “two-shot molding” of “multi-material injection molding,” is een geavanceerde techniek in de spuitgietindustrie waarbij twee of meer verschillende kunststoffen of materialen in een enkele productiecyclus worden gecombineerd. Dit proces maakt het mogelijk om complexe onderdelen te vervaardigen die uit meerdere materialen bestaan zonder dat er een aparte assemblagestap nodig is.
Gasassisted spuitgieten
Tijdens het spuitgietproces wordt gas in de matrijs geïnjecteerd waardoor holtes in het onderdeel worden gevuld en de vorming van interne spanningen wordt verminderd. Dit kan resulteren in onderdelen met een hogere sterkte en dimensionale stabiliteit.

Waarom spuitgieten?

Spuitgieten is één van de meest toegepaste methoden voor het produceren van kunststof onderdelen. Het biedt de mogelijkheid om producten in grote aantal, met hoge precisie en constante kwaliteit te produceren. Bovendien is het proces flexibel genoeg om uiteenlopende vormen en materialen te verwerken, waardoor het geschikt is voor tal van toepassingen in verschillende sectoren. We zetten de verschillende redenen om te kiezen voor kunststof spuitgieten op een rij:

Ontwerpvrijheid en complexiteit
Spuitgieten biedt ontwerpers veel vrijheid en flexibiliteit. Het proces maakt het mogelijk om complexe vormen en gedetailleerde onderdelen te produceren die met andere productiemethoden lastig of onmogelijk zijn. Denk aan dunne wanden, ribben, schroefdraad, inzetstukken of andere complexe geometrieën. Dit opent creatieve mogelijkheden voor innovatieve producten en maatwerkoplossingen.
Breed scala aan materialen
Spuitgieten kan worden toegepast op een groot aantal thermoplastische materialen waardoor fabrikanten de flexibiliteit hebben om het juiste materiaal te kiezen dat voldoet aan de vereisten van het kunststof onderdeel. Of het nu gaat om extra sterkte, stijfheid, chemische bestendigheid of temperatuurbestendigheid, er is altijd een geschikt materiaal beschikbaar dat voldoet aan de eisen van het product.
Precisie en minimale nabewerking
Onderdelen die via spuitgieten geproduceerd worden bieden een hoge mate van precisie en herhaalbaarheid. Dit maakt het geschikt voor toepassingen waarbij strakke toleranties en een consistente kwaliteit vereist zijn. Dankzij de precisie van het spuitgietproces is vaak weinig tot geen nabewerking nodig. Dit bespaart niet alleen tijd maar ook extra kosten, terwijl de kwaliteit van elk onderdeel gegarandeerd blijft.
Efficiëntie en kostenbesparing
Het spuitgietproces is bijzonder geschikt voor het snel en efficiënt produceren van grote aantallen kunststof onderdelen. Hoewel de initiële investering voor het maken van spuitgietmatrijzen hoog kan zijn, wordt deze vaak ruimschoots terugverdiend bij massaproductie. Op de lange termijn dalen de kosten per onderdeel en wordt het kunststof productieproces economisch gezien aantrekkelijk.
